滾珠開關單珠和雙珠在結構上的區別

本文詳解滾珠開關在單雙珠的結構區別

滾珠開關的技術參數：

1、本單珠開關為晃動、傾斜單向觸發型開關，制造材料皆符合歐規環保(RoHS) 要求。金腳為(ON) 導通觸發端， 銀腳為(OFF) 開路端。

2、有以下兩種形式可使本開關短時間(瞬間)或者持續導通：

2.1晃動觸發。當受到一定晃動力時，可觸發。且當本開關處于水平狀態時，晃動可輕易觸發，而銀腳低于水平角度時，則不易晃動觸發。

2.2傾斜觸發。當本開關傾斜使金腳一端低于水平一定角度時，可觸發導通。

單珠滾珠開關的尺寸參數

單珠滾珠開關內部結構圖

3、當要恢復本開關為開路狀態(OFF) 時， 開關必須靜止且銀腳端傾斜角度需低于水平15度。

4、本開關僅限于觸發小電流電路，不能作電源開關使用。為使本開關壽命和使用效果達到最佳狀態，使用時須在2sec內完成一個動作(OFF-ON-0FF)

5、本開關以熱縮套管封裝，可防塵.防潮。在常溫及正常使用下，壽命可達5萬次以上。

6、焊接要求：以含錫量不低于99.3%的錫材焊接，焊接溫度275±10°C， 焊接時間<2.5Sec。另：建議使用烙鐵手工焊接，慎用波峰焊接。(因為助焊劑可能會滲透進入開關影響開關性能)。不可使用酸、堿性助焊劑(如焊油)。

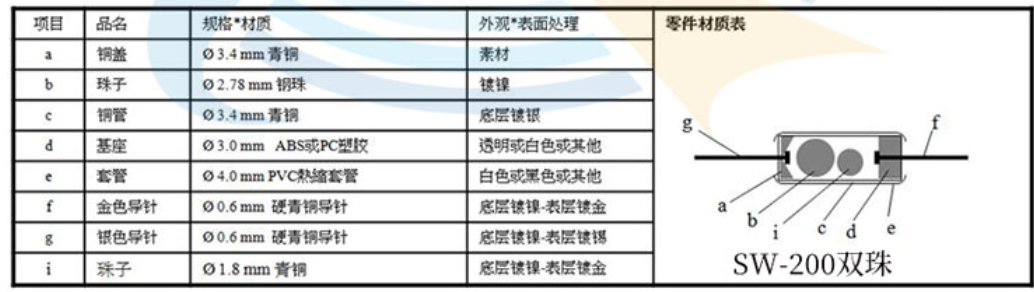

雙珠滾珠開關結構圖

通過上面的參數和圖片可以知道，相對來說，滾珠開關雙珠的靈敏度會比單珠的要好點，在應用上，單珠滾珠開關單價成本會比較低。
