編碼器的使用方法及原理分析

編碼器的使用方法及原理分析

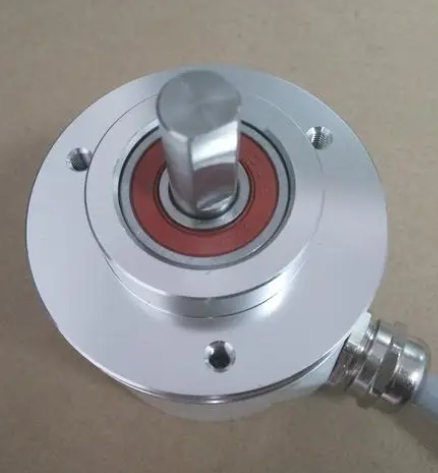

一、什么是編碼器

編碼器（Encoder）是指將某種物理量轉化為信號的裝置或器件，廣泛應用于自動控制、儀表、機械、電子通信等領域。編碼器主要通過物理量的變化來讀取位置信息，節約了人工測量的成本，對于一些需要高精度計量的場合非常適用。根據不同的原理和測量方式，編碼器可分為角度編碼器、直線編碼器、旋轉編碼器等多種類型。

二、基本原理

1.角度編碼器

角度編碼器是一種測量旋轉角度的裝置，主要由光電轉換、信號處理、接口輸出等組成，可測量角度、速度、加速度等多種物理量。其中最常見的是光電式編碼器，適用于高速旋轉及需求高精度的場合。工作原理是利用碼盤和光電元件從位置信息讀取信號。在編碼器的轉動過程中，碼盤會隨著運動而變動，而光電元件通過這些變動來讀取位置信息，并轉化為特定的信號輸出。

2.直線編碼器

直線編碼器是指一種測量線性位移的設備，它通過讀取尺子上的光柵信號來獲得位移信息。直線編碼器的精度一般比角度編碼器高，適用于對位移精度要求較高的場合（如機床）。例如，直線光柵尺工作原理是 將尺子劃分成若干個等距的光柵，并在測量時將光電元件或激光映射到光柵上，根據回傳的信號來計算出光柵的相對移動距離，從而實現位移的測量。

3.旋轉編碼器

旋轉編碼器也是一種測量旋轉角度的裝置，它主要通過測量旋轉盤的相對位置來確定旋轉角度。旋轉編碼器具有較高的精度和測量速度，并適用于各類精密產品的測量和調整等。為了提高編碼器的測量精度和穩定性，通常使用數字式編碼器，其信號處理方式可以提高解析度、減小誤差。

三、編碼器的使用方法

編碼器的使用方法主要取決于編碼器的類型以及測量的物理量。一般而言，編碼器的安裝位置應盡量固定，在測量過程中要避免外部振動和溫度變化等因素對讀數的影響。此外，編碼器的讀數方式分為兩種，一種是接口式讀數，另一種是觀察讀數。接口式讀數通常使用電腦、PLC等設備來讀取編碼器的信號，因而需要進行接口設置和信號調試等；而觀察讀數則是在編碼器上觀察數字顯示盤或指針的位置來獲取讀數結果，由于其簡單易懂，更適合于初次接觸編碼器的人。

編碼器的使用方法及注意事項

以下是一些常見編碼器的使用方法及注意事項：

單圈編碼器：

單圈編碼器通常用于測量角度、轉速、位置等物理量。使用單圈編碼器時，需要將其安裝在需要測量的設備上，并確保測量頭與被測設備之間的位置和方向正確。編碼器的增量可以通過調整參數來設置，以保證編碼器的精度。在安裝和使用編碼器時，需要注意避免碰撞和損壞。

多圈編碼器：

多圈編碼器通常用于測量直線位移、角度、距離等物理量。使用多圈編碼器時，需要將其安裝在需要測量的設備上，并確保測量頭與被測設備之間的位置和方向正確。在安裝和使用多圈編碼器時，需要注意避免碰撞和損壞。

絕對值編碼器：

絕對值編碼器通常用于測量尺寸、距離、角度等物理量。使用絕對值編碼器時，需要將其安裝在需要測量的設備上，并確保測量頭與被測設備之間的位置和方向正確。在安裝和使用絕對值編碼器時，需要注意避免碰撞和損壞。

增量式編碼器：

增量式編碼器通常用于測量速度、位置、距離等物理量。使用增量式編碼器時，需要將其安裝在需要測量的設備上，并確保測量頭與被測設備之間的位置和方向正確。在安裝和使用增量式編碼器時，需要注意避免碰撞和損壞。

在使用編碼器時，還需要注意以下事項：

1.確保測量頭與被測設備之間的位置和方向正確。

2.調整參數時，應注意保持參數的正確性，以免影響編碼器的精度。

3.在使用過程中，應避免碰撞和損壞編碼器。

4.定期檢查編碼器的工作狀態，及時發現和處理故障。

5.如果編碼器出現故障或損壞，應及時更換或維修。

編碼器作為一種高精度的測量設備，在現代工業領域應用非常廣泛。不同類型的編碼器具有各自的特點和適用范圍，以滿足不同的測量需求。選擇合適的編碼器和正確的使用方法，可以大大提高工作效率，改善產品質量。在使用編碼器時，除了注意事項外，還要具備一定的編碼器原理和工作機理的知識。只有深入理解編碼器的工作原理和特性，才能讓我們更好的應用其優點和避免不必要的誤差和失誤。
