串聯和并聯使用接近開關的方法

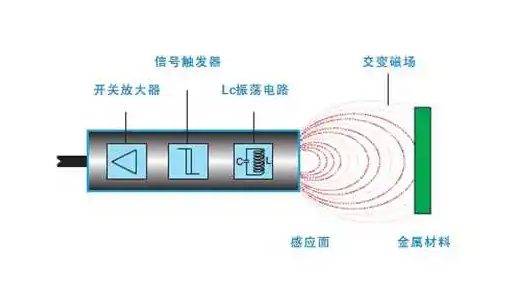

接近開關，也稱為接近傳感器，在許多領域都有一定的應用。接近傳感器具有穩定性高、使用壽命長、功耗低、動作響應頻率高、防水防塵等優點。接線時接近開關的接線方法相對復雜。用戶必須掌握一定的接線知識，以便正確快速地安裝接近開關。

接近開關的正確接線方法是什么？ (1)接近開關不同于雙線接近開關和三線接近開關。雙線接近開關的工作電壓分為交流(交流)和DC(直流)電源。三線接近開關也分為NPN型和PNP型，它們的連接方式不同。Dokey還生產四線產品。四線制系統在三線制基礎上實現常開(否)+常閉(數控)雙信號終端，降低了客戶的庫存和成本。

(2)雙線接近開關的連接方式相對簡單。接近開關可以在與負載串聯后連接到電源。DC電源產品需要連接到電源正極的被除數(棕色)線，連接到電源負極的藍色(黑色)線，而交流電源產品不需要。

(3)三線或四線接近開關的連接:棕色電線(BN)連接到電源的正極(+)端；藍線連接到電源的0V(負)端；黑線(BK)或白線(WH)是信號端子，應連接到負載。

(4)三線或四線負載連接如下:除了負載連接到接近開關信號的一端，對于NPN型接近開關，負載的另一端應連接到電源的正(+)端；對于PNP接近開關，負載的另一端應連接到電源的0V(負)端。

(5)接近開關的負載可以是信號燈、小繼電器線圈或可編程控制器的數字輸入模塊。

(6)可編程控制器中使用的可編程控制器需要特別注意連接到可編程控制器數字輸入模塊的三線或四線接近開關的類型選擇。可編程邏輯控制器數字信號輸入模塊通常可分為兩種類型:一種類型具有0V的公共輸入端子，電流從輸入模塊流出(日本模式)。此時必須選擇NPN型接近開關；另一種常見的輸入端子是電源的正極端子，電流從輸入模塊流出(歐洲模式)。在這種情況下，必須選擇PNP接近開關。永遠不要選錯人！

(7)雙線接近開關受工作條件限制。開關打開時會產生一定的電壓降，關閉時會有一定的殘余漏電流。因此，在選擇它時應該加以考慮。雖然三線接近開關多了一根線，但它不受殘余漏電流等不利因素的影響，因此運行更加穩定可靠。

串聯和并聯使用接近開關的方法 (1)雙線傳感器串聯連接:

負載動作電壓(VS:電源電壓；n:可以連接的傳感器數量；VR:接近開關的輸出剩余電壓)以E2E DC雙線連接我的DC24V繼電器為例:

我的DC24V的工作電壓為額定電壓的80%，即DC24V×80% = DC19.2 v2 DC雙線剩余電壓低于3V。根據公式計算:理論上24-n× 3 ≥ 19.2，N=1.6(單位)不允許串聯使用。?

但是，由于E2E DC 2線剩余電壓低于3V不是一個固定值，它實際上可能更小，我的DC24V可以保證80%的額定電壓積極運行，但30-80%的額定電壓也可能運行，所以串聯的具體數量取決于實際情況。?

(2)三線傳感器串聯連接:

Il+(n-1) * I ≤接近開關控制輸出的上限值vs-n × VR ≧負載動作電壓；??

(IL1:負載電流。n:可以連接的傳感器數量；I:接近開關的消耗電流)(VS:電源電壓；VR:接近開關的輸出剩余電壓)以E2E DC三線連接我的DC24V繼電器為例:

我的DC24V的額定電流值為36.9毫安；；E2E DC三線消耗電流小于13mAE2E DC三線交換容量小于200毫安。?

根據公式:36.9+ (N-1) × 13≤200 N≤13.5(單位)24-N×3≥19.2 n = 1.6(單位)

由于我的DC24V可以確保80%額定電壓的正運行，但也可以在低于80%額定電壓下運行，當我的DC24V繼電器用作負載時，連接的傳感器數量限制為2個。

(3)雙線傳感器并聯連接:

N×i≤負載復位電流

(n:可以連接的傳感器數量；I:接近開關的泄漏電流)，以E2E DC 2線繼電器連接到我的DC24V為例:E2E DC 2線泄漏電流為0.8毫安

MY DC24V的復位電流為額定消耗電流的10%，即36.9× 10% = 3.69 ma。根據公式，當加載N×0.8≤3.69和N≤4.6(套)MY DC24V繼電器時，連接的傳感器數量限制為4套。?

④三線傳感器并聯:

三線式接近傳感器沒有漏電流，因此不需要考慮負載的復位電流，一般建議三個傳感器并聯。
