輕觸開關常見型號全解析：選型、應用與核心參數

快速要點一覽

• 主流型號按尺寸分：4×4mm、3×6mm、6×6mm系列，按功能分：普通貼片/插件型、防水防塵型

• 核心參數決定適用場景：操作力160-300GF適配不同手感需求，壽命10萬-30萬次對應高頻/低頻使用

• 消費電子首選微型貼片型號（如TS-1187），工業/戶外場景優先防水型號（如TS-1109K）

• 選型關鍵：匹配設備空間尺寸、明確環境防護需求、預留1.5倍電氣參數余量

• 常見故障多源于選型偏差，如高溫場景用普通型號易導致彈片老化失效

一、選對型號少走彎路

二、輕觸開關常見型號詳解：尺寸與功能決定適用場景

1. 微型貼片代表：4×4mm系列（TS-1187、TS-1187C）

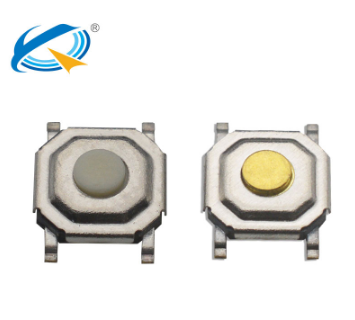

• TS-1187：經典基礎款，尺寸4×4mm，貼片式設計可實現高密度貼裝，適配回流焊接工藝，包裝為編帶或膠帶裝，方便自動化生產。核心參數：環境溫度-20℃~70℃，額定電負荷DC12V 50mA，接觸電阻≤100Ω，壽命10萬次，操作力有160±30GF和250±30GF兩種選擇，行程0.2mm±0.05mm。應用場景：智能手環按鍵、藍牙耳機開關機鍵、微型傳感器觸發鍵。性能增益：貼片設計可節省30%的電路板空間，10萬次壽命完全滿足日常高頻操作，ROHS和ISO9001認證確保使用安全性。

• TS-1187C：TS-1187的升級款，尺寸同為4×4mm貼片式，核心優勢是壽命提升至30萬次，接觸電阻優化至≤50Ω，操作力260±50GF，穩定性更優。應用場景：需要長期高頻操作的設備，如智能音箱按鍵、游戲機手柄輔助鍵。性能增益：3倍壽命提升可減少設備維修頻次，更低的接觸電阻讓信號傳輸更靈敏，避免按鍵“遲滯感”。

2. 通用型代表：3×6mm系列（TS-1181GJ、3×6×5立式插腳款）

• TS-1181GJ：俗稱“4×6不拉心開關”，實際長寬3×6mm（市場命名習慣差異），兩腳貼片式，可過回流焊。核心參數：額定電流50mA 12VDC，接觸電阻≤100Ω，壽命5萬次，操作力160±30GF，行程0.25mm±0.1mm。應用場景：普通遙控器、小型玩具、安防攝像頭按鍵。性能增益：兩腳結構簡化電路設計，降低焊接難度，適合DIY電子項目；0.25mm的行程比4×4系列更長，按壓手感更清晰。

• 3×6×5立式插腳款：直插式設計，長寬3×6mm、高度5mm，黑色外殼，引腳立式排列，焊接穩定性強。核心參數：壽命10萬次以上，操作力適中，接觸電阻≤100Ω。應用場景：家用加濕器按鍵、臺式電腦機箱重啟鍵、DIY電子實驗板。性能增益：立式插腳可避免焊接時元件歪斜，新手也能輕松操作；全黑外殼顏值百搭，適配多種設備外觀設計。

3. 工業/家電通用：6×6mm系列（TS-1047、3×6×4.3全黑款）

• TS-1047：尺寸6.2×6.3mm，高度3.4-5.1mm，軟頭、U型四腳直插式設計，質感柔軟，按壓噪音小。核心參數：環境溫度-20℃~70℃，額定電負荷DC5V 50mA，接觸電阻≤100Ω，壽命10萬次，操作力290±20GF，行程0.25mm±0.1mm。應用場景：美容器械（如潔面儀）、血壓計、家用烤箱控制面板。性能增益：軟頭設計可減少按壓時的沖擊力，保護設備內部結構；四腳直插比兩腳更穩固，抗振動能力提升40%，適合有輕微振動的場景。

• 3×6×4.3全黑按鍵開關：長寬3×6mm、高度4.3mm，比常規款更輕薄，全黑一體化設計，質感高級。核心參數：操作力適中，行程清晰，接觸電阻≤100Ω，壽命10萬次。應用場景：薄型遙控器、小型遙控車、智能門鎖按鍵。性能增益：4.3mm超薄高度可適配10mm以下的輕薄設備，全黑外殼與設備機身融合度高，提升產品整體質感。

4. 特殊環境專用：防水型TS-1109K

三、核心參數解讀：選對型號的“關鍵指標”

• 操作力：按下開關所需的力度，單位GF（1GF≈0.0098N），常見范圍160-300GF。160-200GF屬于“輕觸型”，適配智能穿戴、手機等需要頻繁輕按的設備；250-300GF屬于“重觸型”，適配工業設備、家電等需要明確操作反饋的場景。增益：匹配操作力可提升使用舒適度，如智能手環選160GF款，避免按壓費力；工業設備選290GF款，防止誤觸。

• 壽命：額定按壓次數，常見5萬-30萬次。日常設備（如遙控器）選10萬次即可；高頻操作設備（如游戲機手柄）選30萬次款。增益：壽命匹配使用頻率可延長設備整體壽命，減少更換成本，如高頻使用的智能音箱選30萬次款，可使用5年以上無需維修。

• 接觸電阻：電流通過觸點的阻力，越小越好，常見≤50Ω-100Ω。消費電子選≤50Ω款，信號傳輸更靈敏；工業設備選≤100Ω款即可滿足需求。增益：低接觸電阻可減少電流損耗，避免按鍵“反應遲鈍”，尤其適合精密電子設備。

• 防護等級：如IP65（防塵防濺）、IP67（防水防塵）。普通室內環境無需特殊防護；潮濕、戶外、粉塵環境需選IP65及以上等級。增益：防護等級匹配環境可避免開關因受潮、進塵失效，如衛浴設備選IP67款，可直接應對水花飛濺。

• 封裝類型：貼片式（SMD）和插件式（DIP）。輕薄設備（如手機、智能手環）選貼片式；傳統電路板、DIY項目選插件式。增益：貼片式節省空間，適配自動化生產；插件式焊接簡單，維修方便。

四、主流型號優缺點對比表

五、選型指南：三步搞定輕觸開關型號選擇

1. 第一步：明確設備空間尺寸。測量電路板預留的按鍵位置，確定長寬高限制。如智能手環預留空間4×4×1.5mm，直接鎖定TS-1187等4×4mm貼片款；工業設備預留6×6×5mm空間，可選擇TS-1047或TS-1109K。

2. 第二步：鎖定使用環境與操作頻率。室內干燥環境（如遙控器）選普通款；潮濕/戶外/粉塵環境（如衛浴設備、戶外燈）選IP65+防水款；高頻操作（如游戲機手柄）選壽命20萬次以上款，低頻操作（如烤箱）選10萬次款即可。

3. 第三步：匹配電氣參數與封裝。確認設備工作電壓/電流（如DC12V 50mA），選擇參數不低于此標準的開關，建議預留1.5倍余量；輕薄設備選貼片式，DIY或傳統設備選插件式。

六、常見問題解答（FAQ）

1. 如何判斷輕觸開關型號是否適配我的設備？

2. 輕觸開關按下去沒反應，大概率是哪些原因？

3. 防水輕觸開關的IP67等級是什么意思？可以直接泡在水里用嗎？

4. 操作力越大的輕觸開關，質量越好嗎？

5. 貼片式和插件式輕觸開關，哪個更適合DIY項目？
