承認書 / ACKNOWLEDGEMENT
產品名稱: 3.7*3.7 Tact Switch
型 號: 3.7*3.7*0.35H 250gf
東莞市穎鑫電子科技有限公司 / Dongguan Yingxin Electronic Technology Co., LTD
| 品名 | 3.7*3.7*0.35H | 型號 | 250gf |
|---|
1.1 範圍：此規範含蓋單推柄和無推柄的輕觸開關要求
1.2 使用溫度範圍：-20 ~ 70℃（標準大氣壓、標準濕度條件下）
1.3 保存溫度範圍：-30 ~ 80℃
2. 動作類型：輕觸返回
3. 接觸形式：1接點1回路（細接點形式在裝配圖中）
最小額定值：DC 1V，10μA

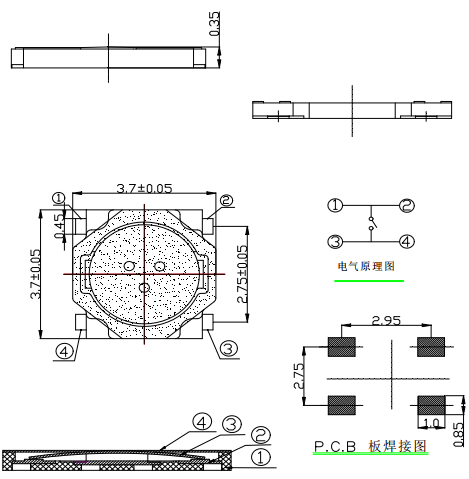

3.7±0.05（長×寬），0.35H（高），其他關鍵尺寸：2.95、3.+05、2.7±0.05
| 序號 | 零部件名稱 | 數量 | 材料名稱 | 表面處理 | 備注 |
|---|---|---|---|---|---|
| 1 | 基座 | - | 磷銅 | 銀鍍層 | |
| 2 | 端子 | - | SUS301 | 銀鍍層 | |
| 3 | 防塵膜 | - | 聚酰亞胺 | - | |
| 4 | 彈片 | - | 聚酰亞胺 | - |
塑料件表面光潔無劃痕、水花、變形，無影響外觀及性能的缺陷
額定電流：50mA、12V DC；絕緣電阻≥100MΩ（DC 100V）；介電強度250V AC，1min；接觸電阻≤100mΩ
開關手感明顯，檔位清晰可靠，無卡滯現象，消除外力後應能快速回位
| 專案編號 | 測試項目 | 測試條件 | 要求 |
|---|---|---|---|
| 6.1.1 | 接觸電阻 | 用兩倍的動作力作靜負載施加於按鈕的中心，並用1千赫小電流接觸電阻儀測量 | 100mΩ以下 |
| 6.1.2 | 絕緣電阻 | 在端子與端子之間、端子與外殼之間施加DC 100V，1分鐘 | 100MΩ以上 |
| 6.1.3 | 電氣耐壓 | 在端子與端子之間、端子與外殼之間施加AC 250V（50HZ-60HZ） | 無擊穿、閃爍現象 |
| 6.1.4 | 抖動 | 正常使用中（以每秒3-4次週期）輕輕地在手柄中心加力，在通與斷瞬間用示波器（DC 3-5V，5kΩ）測試 | 10mS以下 |
| 專案編號 | 測試項目 | 測試條件 | 要求 |
|---|---|---|---|
| 6.2.1 | 動作力 | 開關垂直放置，向推柄中心逐漸增加負荷直到推柄停止時所測量的最大負荷 | 250±50 gf |
| 6.2.2 | 行程 | 開關垂直放置，以雙倍動作力的靜負載作用推柄中心，測量推柄從開始到停止的行程距離 | 0.15±0.05 mm |
| 6.2.3 | 返回力 | 開關垂直放置，在已有行程的推柄中心向上減小壓力，推柄回到自由位置時所測量到的力 | >50 gf |
| 6.2.4 | 靜止強度 | 開關垂直放置，在推柄動作方向施加1KG的靜負載，持續15秒 | 無機械的和電氣的損傷跡象 |
| 專案編號 | 測試項目 | 測試條件 | 要求 |
|---|---|---|---|
| 6.3.1 | 動作壽命 | 1. DC 5V、5mA阻性負載；2. 動作頻率2-3次/每秒；3. 減壓力380gf；4. 動作次數5×10?次 | 接觸電阻≤200mΩ；絕緣電阻≥50MΩ；初始動作力±30% |
| 6.3.2 | 耐潮濕 | 1. 溫度60±2℃；2. 相對濕度95%；3. 時間96h；4. 試驗後常溫常濕放置1小時 | 接觸電阻≤200mΩ；絕緣電阻≥50MΩ（需擦除水珠） |
| 6.3.3 | 耐低溫 | 1. 溫度-40±2℃；2. 時間96h；3. 試驗後常溫常濕放置1小時 | 接觸電阻≤200mΩ；絕緣電阻≥50MΩ（需擦除水珠） |
| 6.3.4 | 耐熱 | 1. 溫度85±2℃；2. 時間96h；3. 試驗後常溫常濕放置1小時 | 接觸電阻≤200mΩ；絕緣電阻≥50MΩ |
| 6.3.5 | 溫度迴圈 | 1. 週期：A(85±2℃/2h)→B(-40±2℃/2h)→D(1h)→E(2h)→F(1h)；2. 循環5次；3. 試驗後放置1小時 | 接觸電阻≤200mΩ；絕緣電阻≥50MΩ |
| 6.3.6 | 鹽霧試驗 | 1. NaCl溶液濃度5±1%；2. 溫度35±2℃；3. 時間8h | 金屬件無發黃、生銹 |
| 6.3.7 | 耐振動 | 1. 頻率範圍10-55-10Hz（對數掃描，1分鐘/週期）；2. 振幅峰-峰1.5mm；3. 3個相互垂直方向各2小時（共6小時） | 無機械、電氣損傷（參考6.1、6.2.1、6.2.2） |
| 6.3.8 | 抗衝擊 | 1. 加速度80g；2. 6個方向各3次（共18次） | 無機械、電氣損傷（參考6.1、6.2.1、6.2.2） |
| 焊接類型 | 推薦條件 | 關鍵限制 |
|---|---|---|
| 7.1 手工焊接 | 1. 焊錫溫度≤350℃；2. 連續焊接時間≤5S；3. 電鉻鐵功率≤20W | 溫度、時間、功率均不可超上限 |
| 7.2 自動焊接（SMT） | 1. 產品表面峰值溫度≤260℃（持續≤3S）；2. 預熱段：230℃≤120S、180℃≤40S；3. 爐內通過時間需符合溫度曲線 | 根據PWB材質、尺寸、厚度調整，避免開關表面溫度超260℃ |
進行焊接過程中，不可以用溶劑或類似品清洗開關
防止助焊劑從開關的頂端滲入
9.1 包裝類型：袋裝、盤裝兩種（含SMT標準型輕觸開關的繞帶封裝要求）
9.2 包裝單位：
9.2.1：每箱包裝25盤，共計250000PCS開關
9.2.2：每一盤包裝10000PCS開關
9.2.3：散裝每一袋包裝5000PCS開關
10.1 保存環境：-30~80攝氏度，35~70%的相對濕度（應避免在高溫和高濕度的環境裏保存）
10.2 保存期限：交貨後保證開關處於密封狀態，庫存時間最多90天內
