2mm*3mm輕觸開關YX-2W1-05規格承認書

一、文檔基礎信息

二、概述（GENERAL）

1. 適用范圍（1.1）
   本規格書僅適用于機械式輕觸開關（TACTILE SWITCH (MECHANICAL CONTACT)） ，明確其全生命周期的相關技術要求。

2. 溫度范圍（1.2~1.3）

• 工作溫度范圍：-20℃~70℃（需在標準大氣壓、標準濕度條件下）
• 貯藏溫度范圍：-30℃~80℃（需在標準大氣壓、標準濕度條件下）

3. 測試條件（1.4）
   分“常規測試”和“制造判斷測試”兩類，具體如下：

   測試類型	溫度	相對濕度	環境氣壓
   常規測試	5℃~35℃	25%~85%	86KPa~106KPa
   制造判斷測試	20℃±2℃	65%±5%	86KPa~106KPa

三、詳細說明（Detailed Specification）

明確產品的基礎特性，確保與應用場景匹配：

• 2.1 外觀：產品表面無影響或降低性能的缺陷（如劃傷、變形、水花等）。
• 2.2 結構尺寸：結構尺寸及安裝尺寸需完全符合裝配圖要求。
• 2.3 操作形式：具備觸覺反應（Tactile feedback） ，按壓時可感知反饋。
• 2.4 開關結構：單回路單輸出（1 pole, 1 throw，1P1T），具體觸點結構見裝配圖。
• 2.5 工作額定值：額定工作參數為DC 12V、50mA（有效值） ，超出范圍可能導致損壞。

四、電氣性能（ELECTRICAL SPECIFICATION）

規定產品的電氣安全及導通性能，測試條件與要求如下表：

五、機械性能（MECHANICAL SPECIFICATION）

覆蓋按壓手感、結構強度及可焊性，具體參數如下：

六、極限性能（環境+機械壽命）

1. 極限電氣性能（環境適應性，ENVIRONMENTAL SPECIFICATION）
   模擬惡劣環境下的性能穩定性，測試后需在常溫標準濕度下恢復1小時再檢測：

   序號	項目（ITEM）	試驗條件（TEST CONDITIONS）	恢復后要求
   5.1	低溫測試	溫度-30±2℃，持續48小時	接觸電阻≤200mΩ，絕緣電阻≥10MΩ
   5.2	高溫測試	溫度80±2℃，持續48小時	同低溫測試要求
   5.3	濕溫測試	溫度60±2℃，相對濕度90%~95%，持續48小時	同低溫測試要求
   5.4	溫度周期性測試	5次循環（+65±2℃ 1h→-10±2℃ 2h→+65±2℃ 1h→-10±2℃ 2h），測試期間保持干燥	需通過性能檢測（未明確具體值，按基礎要求）
   5.5	硫化試驗	2%濃度K2S溶液，常溫浸泡1分鐘，試驗后用清水沖洗	金屬件無明顯腐蝕、氧化
   5.6	鹽霧試驗	溫度35℃±2℃，5±1%濃度鹽溶液（質量百分比），持續24h±1h，試驗后沖洗鹽沉積物	金屬件無腐蝕斑點

2. 極限機械性能（工作壽命，ENDURANCE SPECIFICATION）

• 測試條件：無負載、按動速率2次/秒、按力200g
• 工作壽命：50000次（平均無故障壽命）
• 壽命后要求：接觸電阻≤500mΩ，按力為初始值的±30%

七、焊接條件（SOLDERING CONDITIONS）

分手工焊接和自動焊接，明確溫度、時間限制，避免高溫損壞：

八、其他注意事項（8.1~8.5）

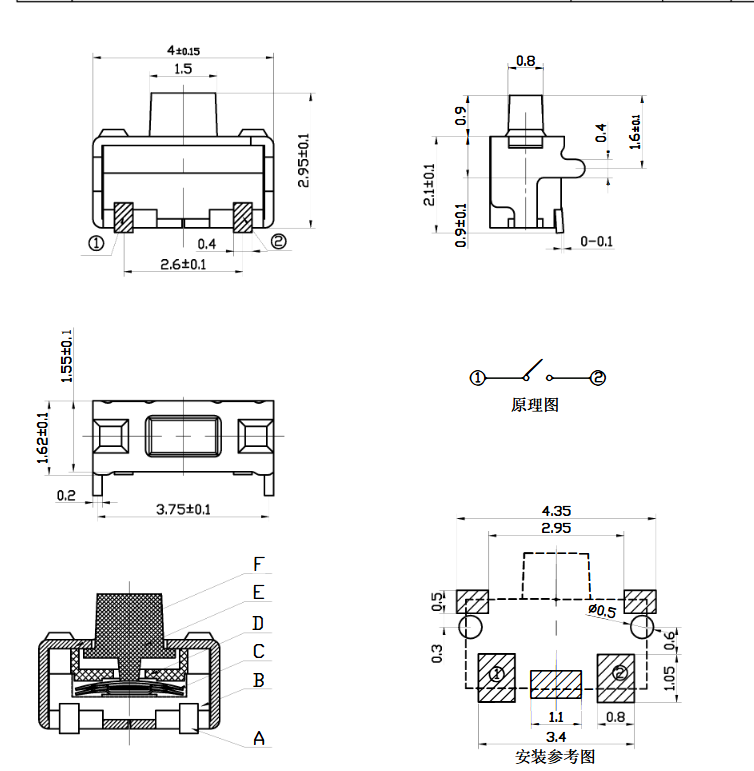

1. 安裝：印刷基板的安裝孔尺寸需參考產品圖（P.W.B. piercing plan）。
2. 操作：避免向開關施加超負荷壓力或晃動，防止結構損壞。
3. 清潔：焊接后不可用溶劑或類似物質清洗開關，避免腐蝕內部組件。
4. 防護：防止助焊劑從開關頂端滲入，避免影響觸點性能。
5. 保管：需避開高濕、高溫及有腐蝕性氣體的環境；長時間保存不可打開包裝箱，建議保存期3個月，允許保存期6個月。

4. 關鍵問題及答案

問題1：YX-2W1-05輕觸開關的核心電氣性能參數是什么？需滿足哪些測試要求？

答案：核心電氣性能包含3項，具體參數及測試要求如下：

1. 接觸電阻：需≤200mΩ，測試時需向手柄中心施加2倍按力的靜負荷，用5V 10mA直流電源或≥1KHz交流電源測量；
2. 絕緣電阻：需≥100MΩ，測試時向端子間、端子與蓋板間施加DC 100V電壓并持續1分鐘后測量；
3. 介質耐壓：需無擊穿、無飛弧，測試時向端子間施加250V AC電壓（50HZ或60HZ）并持續1分鐘。

問題2：為驗證YX-2W1-05輕觸開關的環境適應性，需進行哪些極限測試？各測試的核心條件是什么？

答案：需進行6項極限環境測試，核心條件如下：

1. 低溫測試：-30±2℃環境下放置48小時，恢復1小時后檢測性能；
2. 高溫測試：80±2℃環境下放置48小時，恢復1小時后檢測性能；
3. 濕溫測試：60±2℃、相對濕度90%~95%環境下放置48小時，恢復1小時后檢測性能；
4. 溫度周期性測試：5次“+65±2℃ 1h→-10±2℃ 2h→+65±2℃ 1h→-10±2℃ 2h”循環，測試期間保持干燥；
5. 硫化試驗：2%濃度K2S溶液中常溫浸泡1分鐘，沖洗后檢查金屬件；
6. 鹽霧試驗：35±2℃、5±1%濃度鹽溶液環境下放置24h±1h，沖洗鹽沉積物后檢查金屬件。

問題3：焊接YX-2W1-05輕觸開關時，手工焊接與自動焊接的關鍵操作限制有何不同？需注意哪些要點？

答案：手工焊接與自動焊接的關鍵限制及注意要點如下：
