P-TCF-005 TYPE C 6P 沉板防水母座 - 技術規格書

P-TCF-005 TYPE C 6P 沉板防水母座（外殼4腳插板）

生產廠家：東莞市穎鑫電子科技有限公司

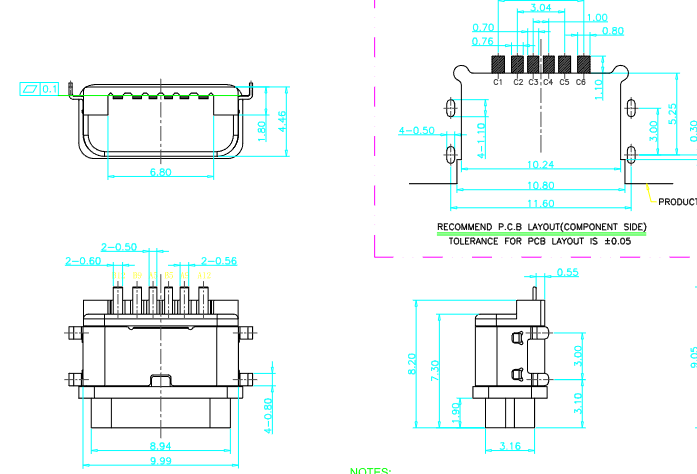

P-TCF-005 TYPE C 6P 沉板防水母座圖紙截圖

一、產品基本信息

產品型號：P-TCF-005 TYPE C 6P 沉板防水母座
結構特征：外殼4腳插板
版本信息：版本號A0（新訂圖面），核準日期2019.11.13，核準人Lee
輔助設計：含防水圈示意圖（用于防水裝配指導）

二、PCB布局規范

布局面要求：COMPONENT SIDE（元件面）
關鍵標注：需明確標注PRODUCT EDGE（產品邊緣）
公差標準：±0.05（確保母座與PCB精準裝配）

三、核心物料清單

序號（NO）	部件名稱（PART）	數量（Q'TY）	材質（Material）	功能說明
1	SHELL（外殼）	1	STAINLESS STEEL, NI PLATED（不銹鋼鍍鎳）	提升防銹性與結構穩定性
2	CONTACT（接觸件）	6	COPPER STEEL, TIN/Au/NI PLATED（銅鋼鍍錫/金/鎳）	平衡導電性、耐磨性與抗氧化性
3	MID PLATE（中板）	1	STAINLESS STEEL, NO PLATING（不銹鋼無鍍層）	保障整體結構強度
4	1MD HOUSING（1MD殼體）	1	HIGH TEMPERATURE RESISTANT PLASTIC BLACK UL94V-0（耐高溫黑色塑料UL94V-0）	阻燃、耐高低溫，保護內部結構
5	2MD HOUSING（2MD殼體）	1	HIGH TEMPERATURE RESISTANT PLASTIC BLACK UL94V-0（耐高溫黑色塑料UL94V-0）	與1MD殼體配合，保障密封與結構完整性
6	SHELDING PLATE（屏蔽板）	1	STAINLESS STEEL, NI PLATED（不銹鋼鍍鎳）	減少電磁干擾，提升信號穩定性

四、引腳分配說明

引腳編號（PIN NO）	信號名稱（SIGNAL NAME）	PCB焊盤號（PCB PAD NO.）	功能說明
A1&B12	GND（接地）	C1	保障電氣安全，釋放靜電
A4&B9	VBUS（電源總線）	C2	傳輸電力，為設備供電
A5	CC1（配置通道1）	C3	負責Type-C協議協商與設備識別
B5	CC2（配置通道2）	C4	輔助CC1完成協議協商，提升兼容性
A9&B4	VBUS（電源總線）	C5	增強電力傳輸能力，保障大電流供應
A12&B1	GND（接地）	C6	強化接地效果，提升電路穩定性

五、核心規格參數

（一）電氣性能

額定電流：3.0A MAX（最大3.0安培）
額定電壓：100 VAC（交流100伏特）
接觸電阻：40毫歐 MAX（最大40mΩ，文檔"MILLIONHM"為筆誤）
絕緣電阻：100兆歐 MIN（最小100MΩ）

（二）機械性能

插入力：5N ~ 20N（操作便捷，接觸可靠）
拔出力：8N ~ 20N（防止意外脫落）
耐久性：10000 CYCLES（可承受10000次插拔循環）

（三）環境性能

工作溫度范圍：-30°C ~ +85°C（適配高低溫環境）
防水等級：IPX7（1米深常溫水中浸泡30分鐘無進水）

六、關鍵問題解答

Q1：接觸件材質（銅鋼鍍錫/金/鎳）如何匹配3.0A電流和10000次耐久性要求？

A1：① 銅鋼基材：銅的高導電性保障3.0A電流傳輸（低發熱、低損耗），鋼的高強度抵御10000次插拔磨損；② 表面鍍層：鍍錫降低接觸電阻（≤40毫歐）、提升焊接兼容性，鍍金增強抗氧化/抗腐蝕性，鍍鎳強化耐磨性——三者協同，既滿足電流傳輸需求，又延長插拔壽命。

Q2：基于IPX7防水和-30°C~+85°C溫度范圍，產品適合哪些應用場景？

A2：核心適配場景：① 戶外便攜設備（戶外藍牙音箱、手持對講機、運動相機）；② 潮濕環境設備（浴室智能鏡、廚房小家電、水族設備）；③ 工業控制設備（車間傳感器、戶外監控設備）。理由：IPX7防水可抵御雨水、潑濺或短時浸水，-30°C~+85°C溫度范圍適配冬季戶外、夏季車間等極端環境，確保設備穩定工作。

Q3：PCB布局公差0.05的重要性？超出公差會導致哪些問題？

A3：① 重要性：保障母座引腳與PCB焊盤（C1-C6）精準對齊（焊接可靠），同時確保母座外殼與PCB貼合（保障IPX7防水密封效果）；② 超差風險：引腳虛焊（電流/信號中斷）、外殼裝配錯位（破壞防水密封）、插拔力異常（超出5N~20N范圍，影響使用體驗）。
