接近開關的工作原理是什么

根據其工作原理，接近開關可分為以下類型。

(1)高頻振蕩型:用于檢測各種金屬物體。

(2)電容式:用于檢測各種導電或非導電液體或固體。

(3)光電型:用于檢測所有不透明物質。

(4)超聲波類型:用于檢測不傳輸超聲波的物質。

(5)電磁感應型:用于檢測導磁或非導磁金屬。

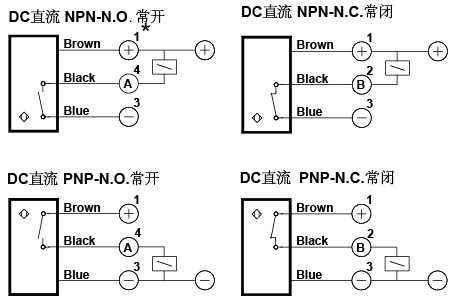

高頻振蕩接近開關是目前最常見的類型，約占接近開關輸出的80%。它由傳感器、振蕩器、開關、輸出和穩壓電源組成。電子線路安裝調整后，用環氧樹脂密封，防潮防腐性能好。通常制成插入式、螺紋式或外接式感應頭等。，可根據不同的安裝方法和應用場合進行選擇。LXU系列高頻振蕩接近開關的外觀和電路符號如圖6-31所示。

工作時，電源接通，振蕩器開始振動。當金屬物體進入以某一穩定頻率振蕩的高頻振蕩器的磁場時，在金屬物體內部產生渦流損耗，并對鐵磁物體造成磁滯損耗，這增加了振蕩電路的電阻并增加了能量損耗，使得振蕩減弱直至振蕩停止。振蕩和停止振蕩是兩種不同的狀態。它們由一個開關和一個連接到振蕩電路背面的輸出轉換成二進制開關信號。它們發出信號來探測金屬物體，并能輸出相應的控制信號來控制繼電器或其他電器。
